L’illustration technique est un moyen essentiel pour représenter des informations complexes de manière visuelle, précise et structurée. Utilisée dans des secteurs comme l’ingénierie, l’aéronautique, la mécanique et les sciences industrielles, elle a pour but de rendre accessible des concepts techniques, souvent denses et difficiles à appréhender par des non-spécialistes. Contrairement à d’autres formes d’illustration, l’illustration technique doit s’attacher à représenter fidèlement les formes, les dimensions et le fonctionnement d’objets ou de systèmes, tout en facilitant la compréhension des utilisateurs.

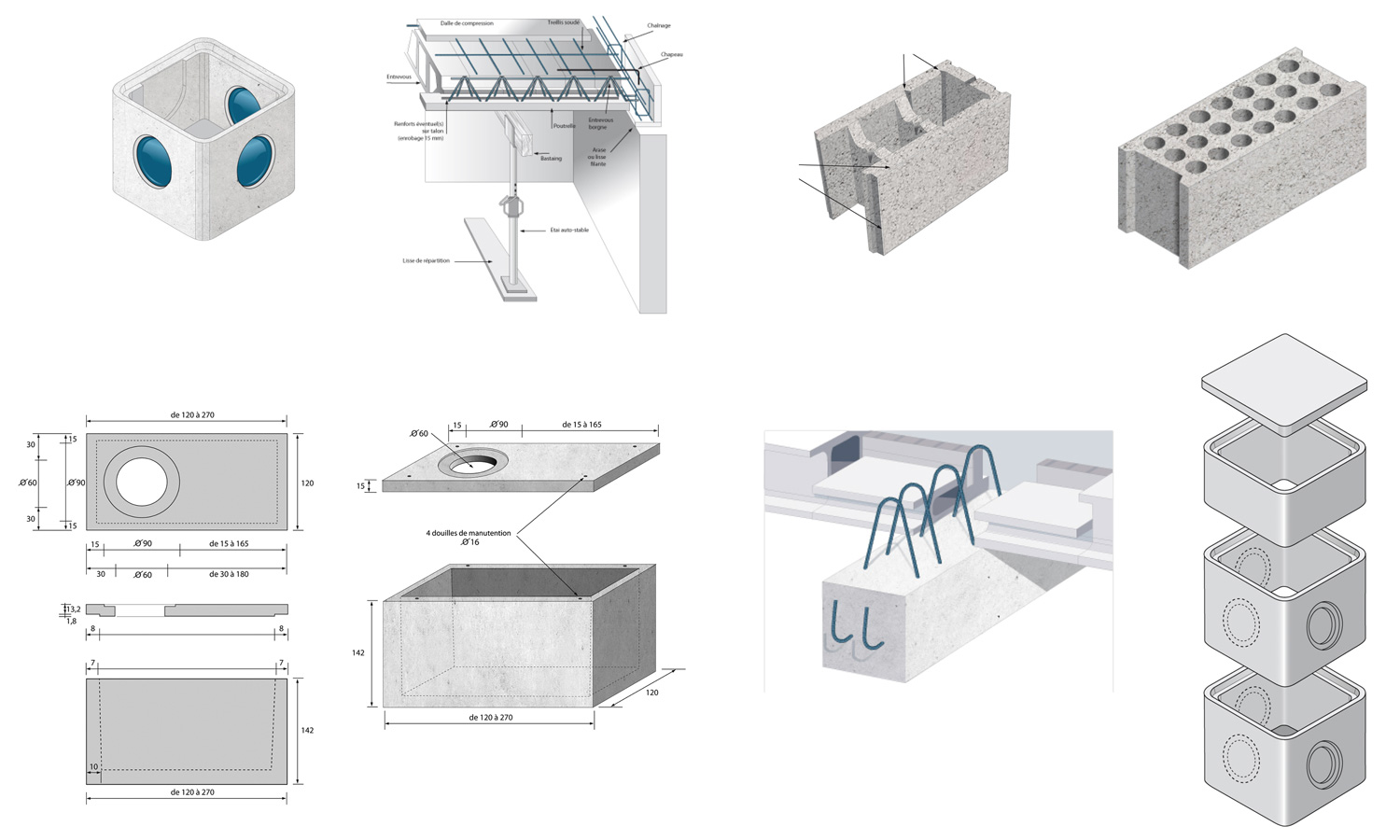

Une illustration technique se distingue par son souci du détail et sa rigueur. Elle utilise des méthodes visuelles spécifiques, telles que les vues éclatées (qui montrent les composants séparés d’un objet pour en révéler la structure interne), les coupes transversales (qui révèlent l’intérieur en section) et les perspectives isométriques (pour un rendu en trois dimensions qui conserve les proportions). Ces techniques permettent de visualiser clairement la composition et le fonctionnement d’un objet, qu’il s’agisse d’un moteur, d’une machine industrielle, ou d’un circuit électronique.
Les illustrateurs techniques utilisent des logiciels spécialisés, comme AutoCAD, SolidWorks ou Illustrator, pour concevoir des images précises et normalisées. Ces logiciels offrent des outils avancés pour respecter des normes géométriques et standards techniques qui garantissent une représentation fidèle et universelle des objets. Dans un guide de montage, par exemple, chaque pièce est représentée selon des proportions exactes, permettant aux techniciens de comprendre immédiatement où et comment elle doit être assemblée.
Les illustrations techniques sont également cruciales pour la maintenance et la réparation. Dans le cadre de la maintenance industrielle, par exemple, elles fournissent une référence visuelle pour identifier des pièces spécifiques, comprendre leur disposition et effectuer des réparations avec exactitude. Cela permet de réduire les risques d’erreurs, d’accélérer les interventions et de minimiser les temps d’arrêt en cas de panne.
Enfin, l’illustration technique joue un rôle central dans la documentation produit et les manuels d’instructions. Elle améliore l’expérience utilisateur en offrant une interprétation visuelle rapide des informations et consignes, limitant ainsi le recours à des explications textuelles longues et parfois complexes. Bien réalisée, elle permet de rendre intuitif ce qui serait autrement ardu à expliquer uniquement avec des mots.
En somme, l’illustration technique est un outil visuel essentiel dans les environnements industriels et technologiques. Par sa précision et sa clarté, elle contribue non seulement à transmettre l’information de manière efficace mais également à garantir un fonctionnement optimal, en accompagnant chaque étape du cycle de vie d’un produit, de sa conception à sa maintenance.
